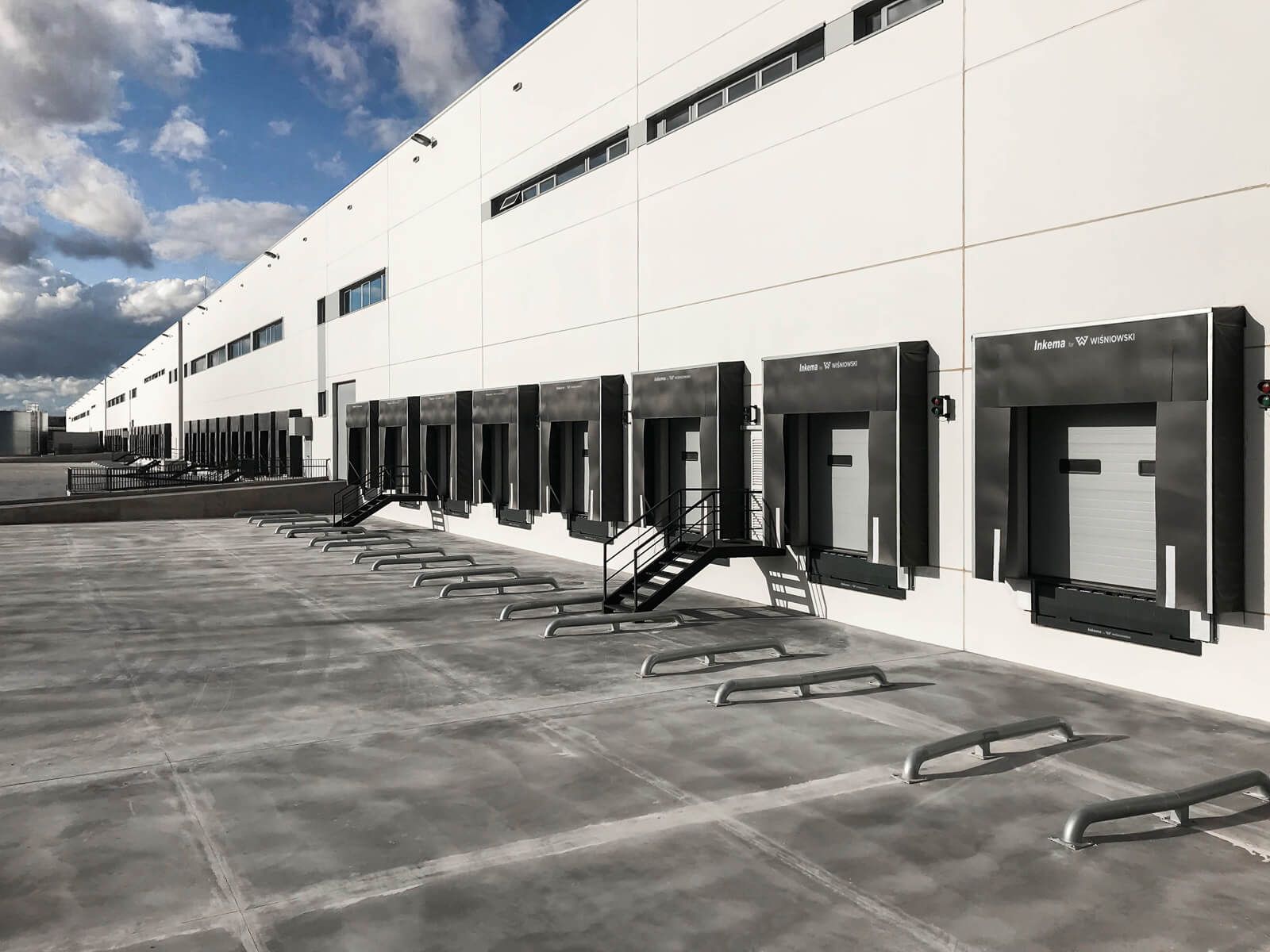

Laad- en lossystemen

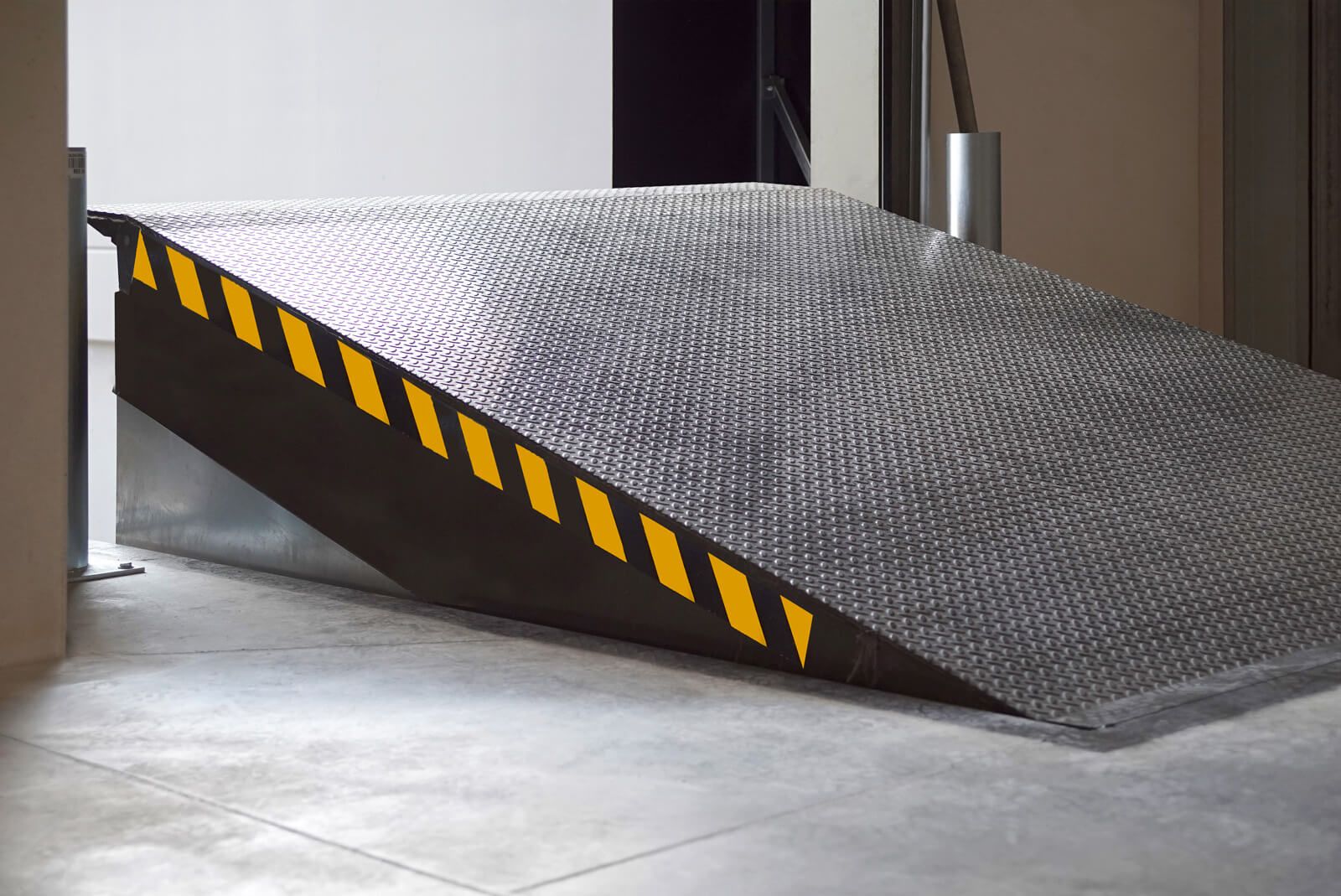

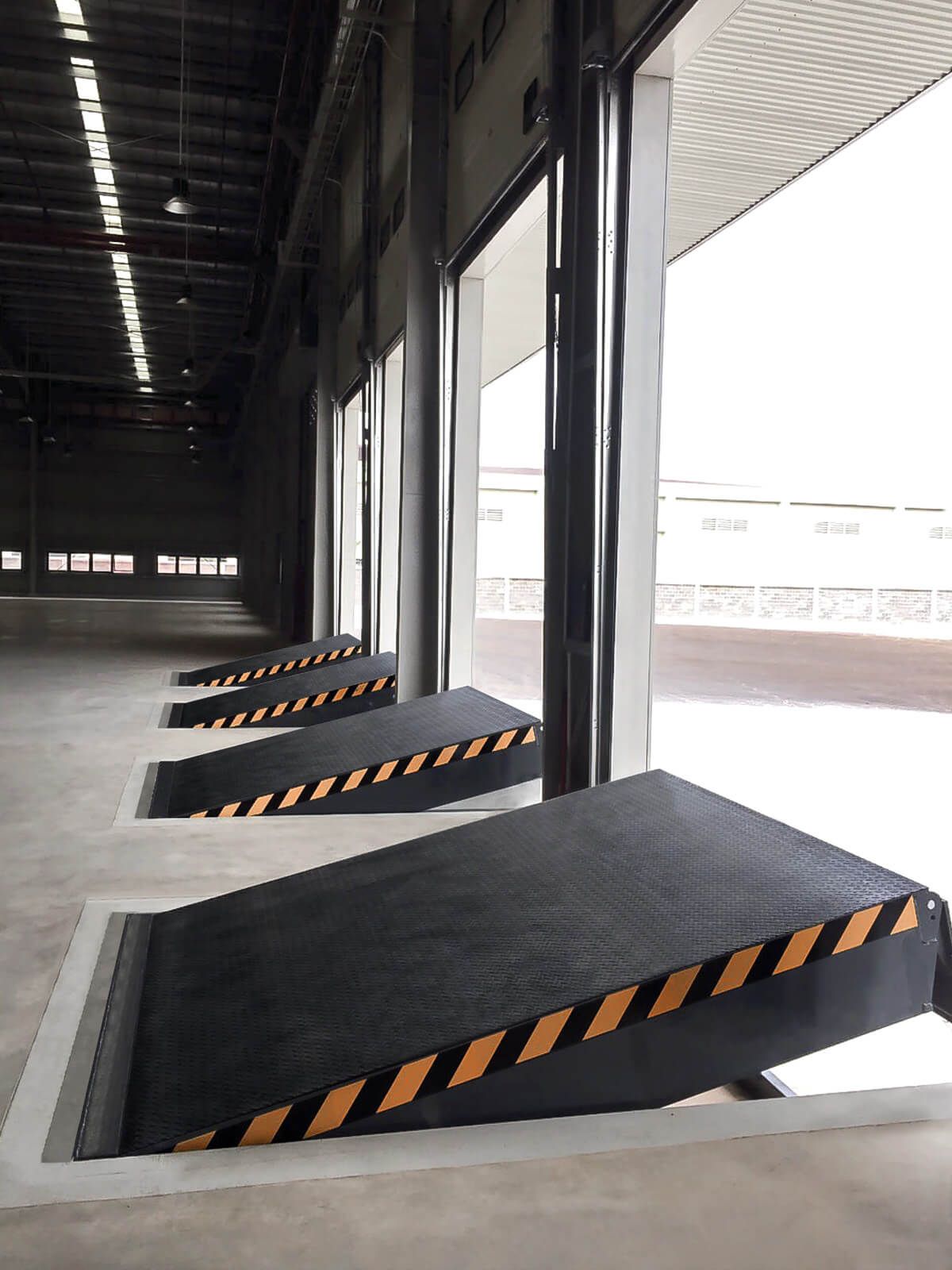

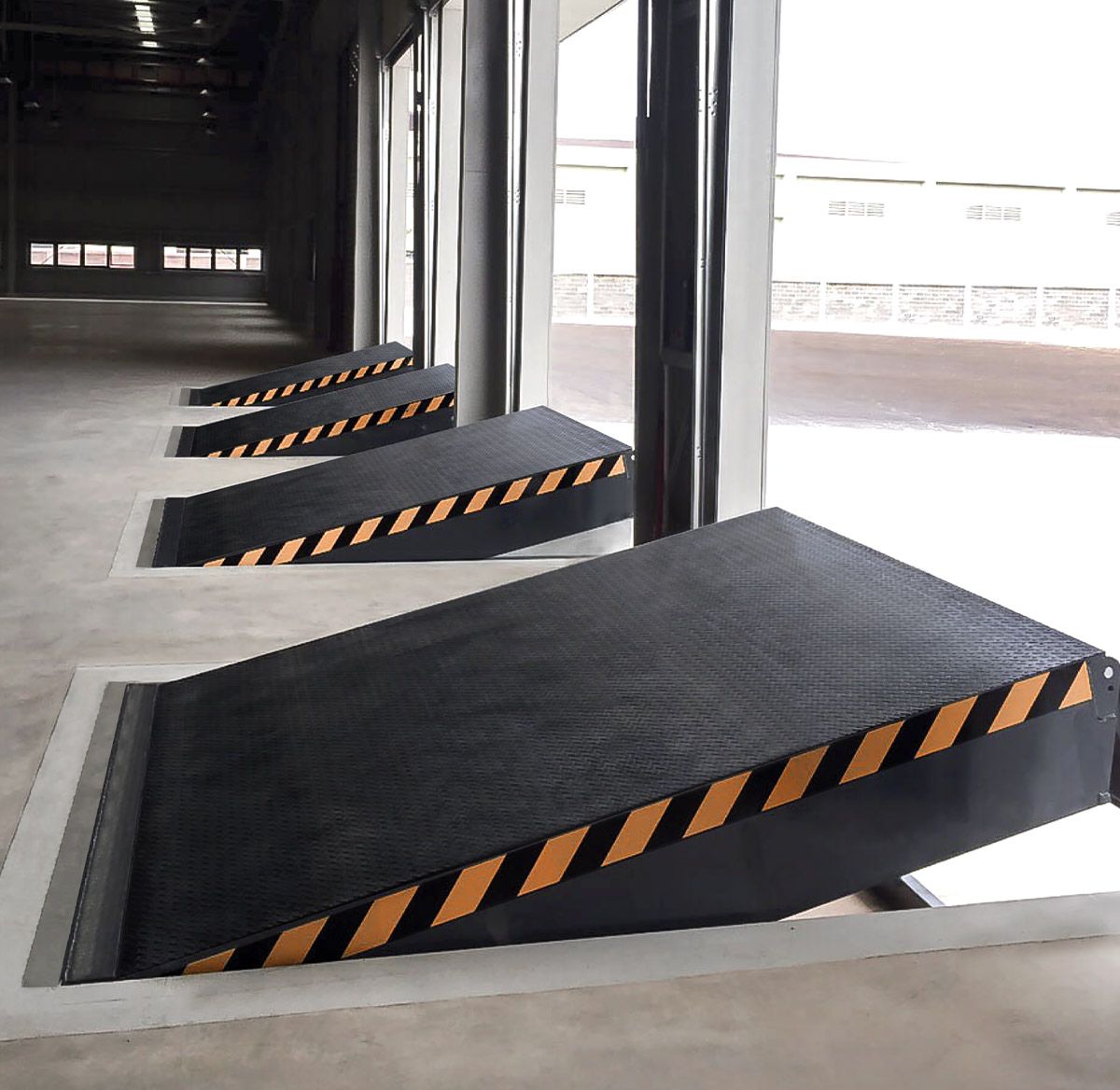

Laadbrug RH12B

De laadbrug compenseert het hoogteverschil tussen het laadperron en het voertuig.

Het model RH12B is een elektro-hydraulische laadbrug met neerklapbare klep. De montage van de laadbrug en de voorbereiding van de put zijn zeer eenvoudig, omdat dit model een zelfdragende constructie heeft. De afmetingen van de laadbrug en de bevestigingsmethode zijn zo gekozen dat montage mogelijk is in standaard prefab putten met een uitsparing voor de voertuiglift.

Technische specificaties:

- Draagvermogen (EN 1398) - 60 kN.
- Installatiehoogte - 600 [mm].
- Kleplengte - 400 [mm].
- Afschuining van de klep (vooraan) – (ca. 5 graden) 150 [mm].
- Motor - 0,75 kW.
- Voeding - 400 V / 50 Hz.
- Standaardkleur - RAL 7016 (antraciet).
- Tochtborstels (zijkant) - standaard.

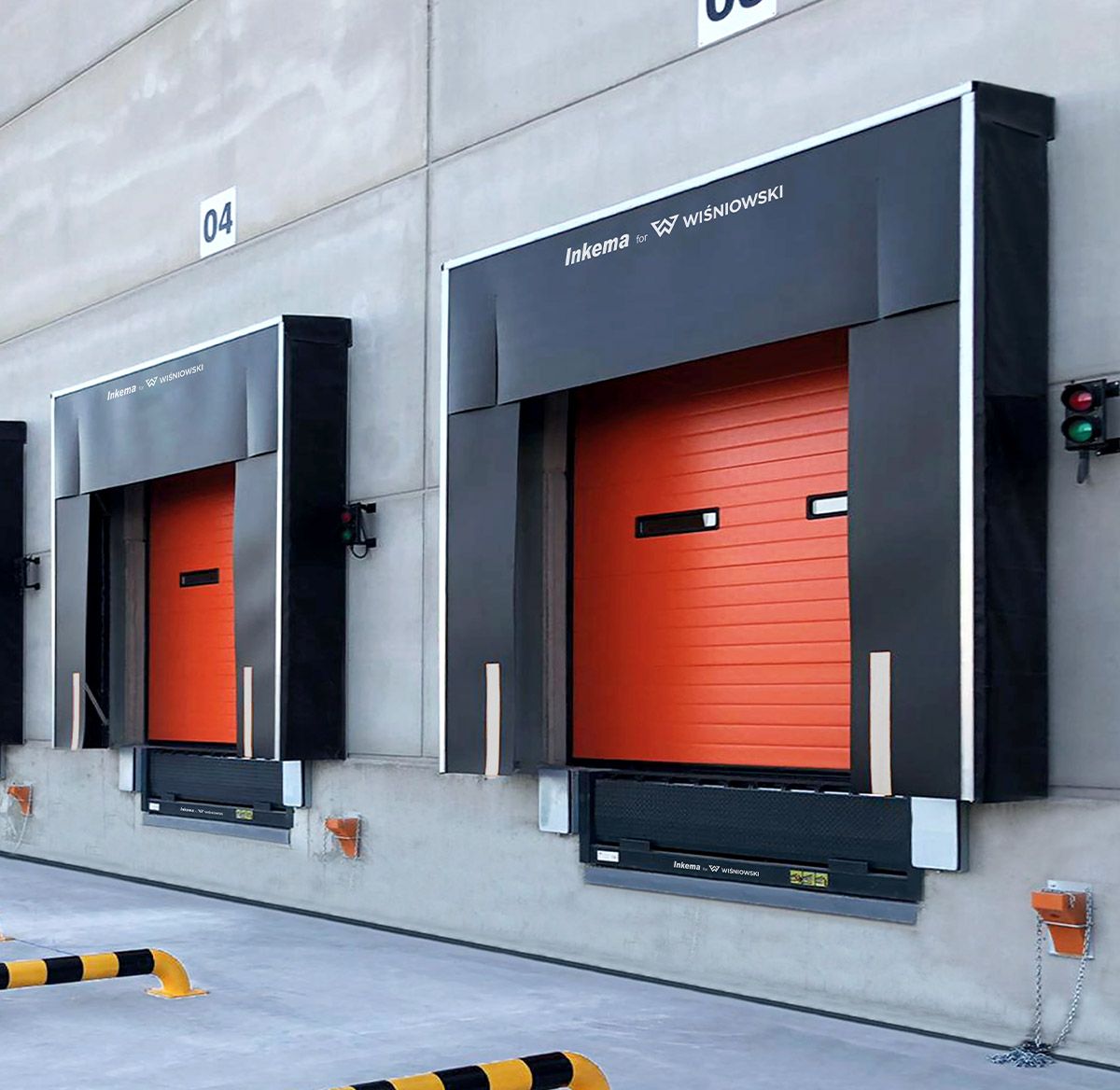

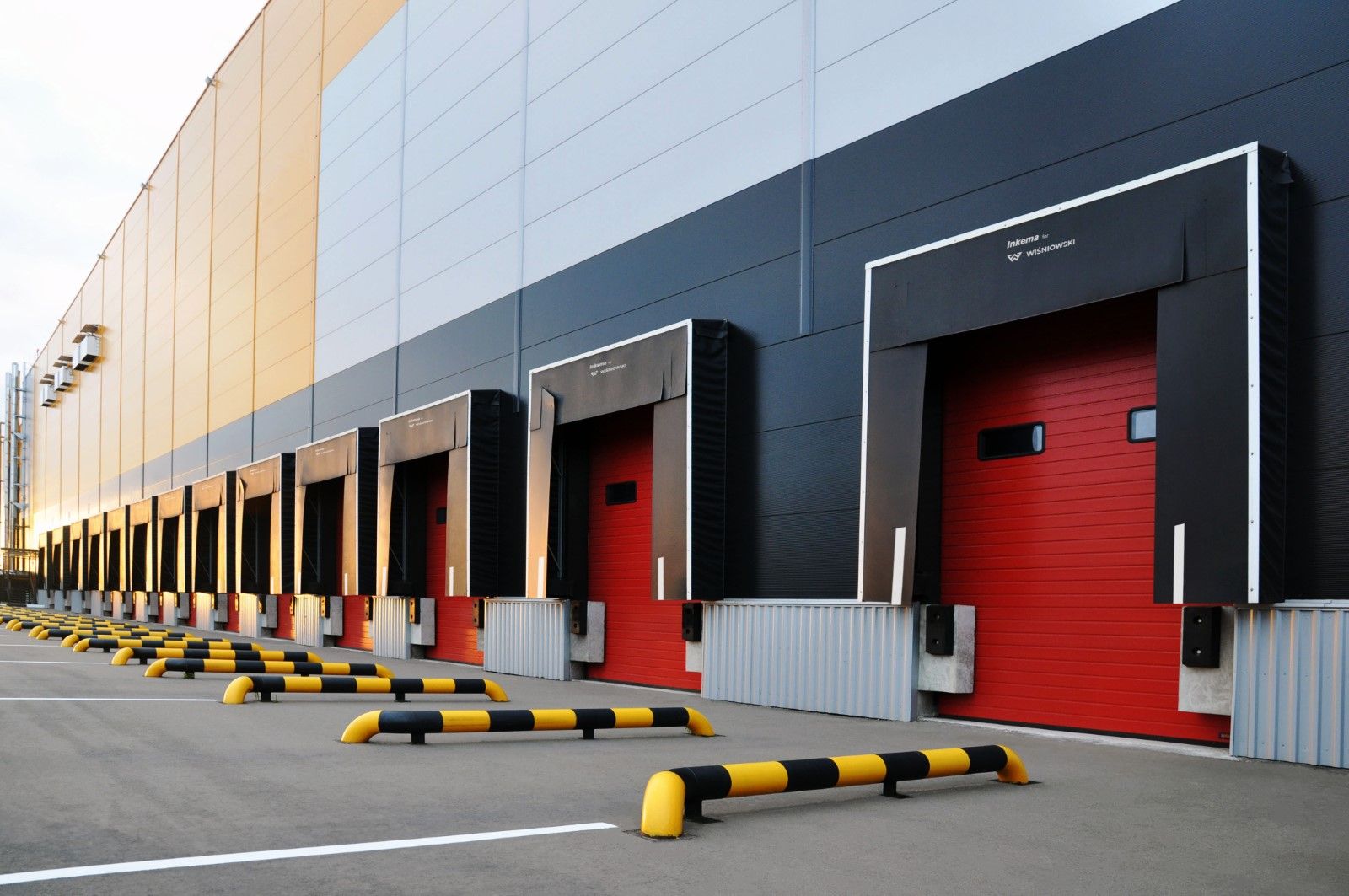

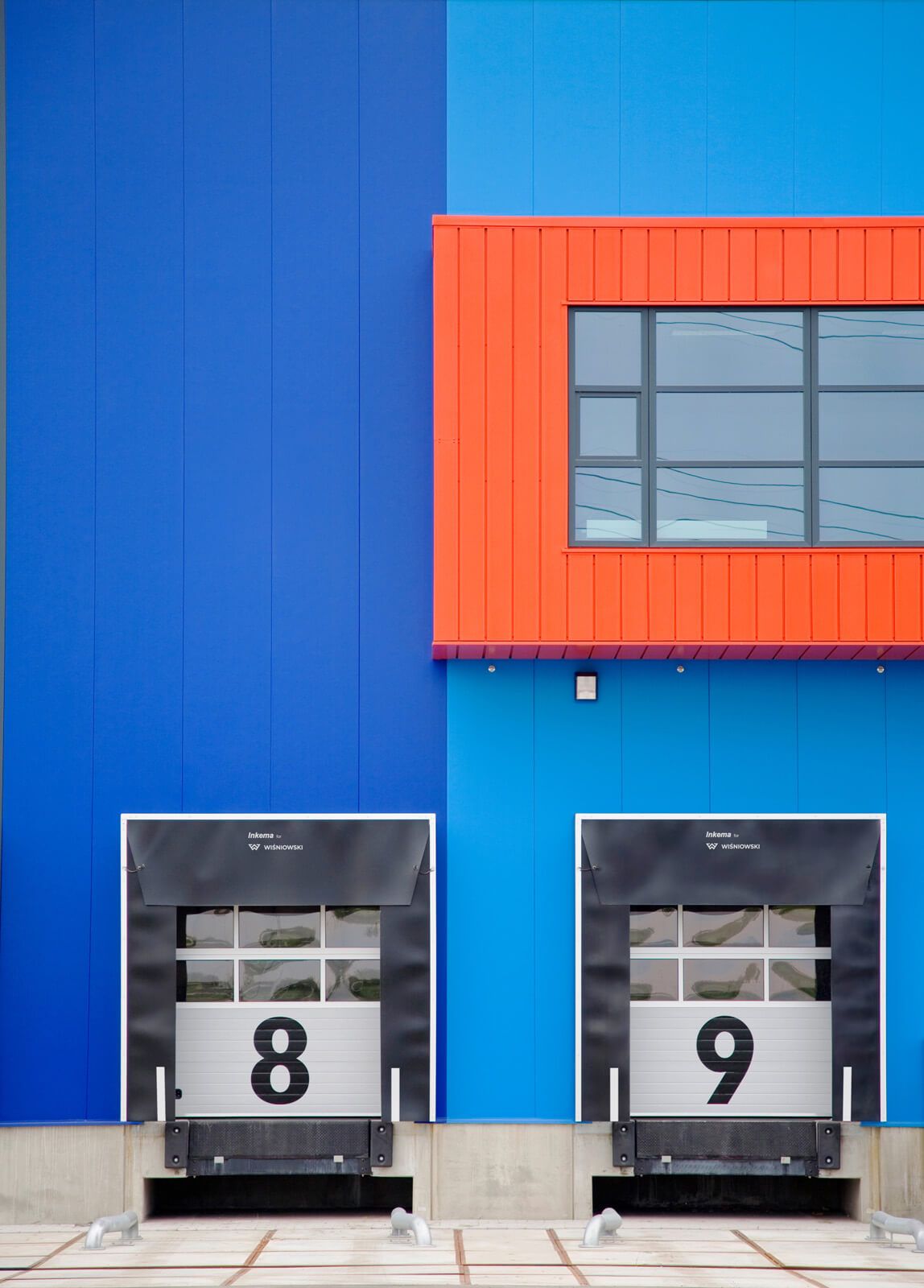

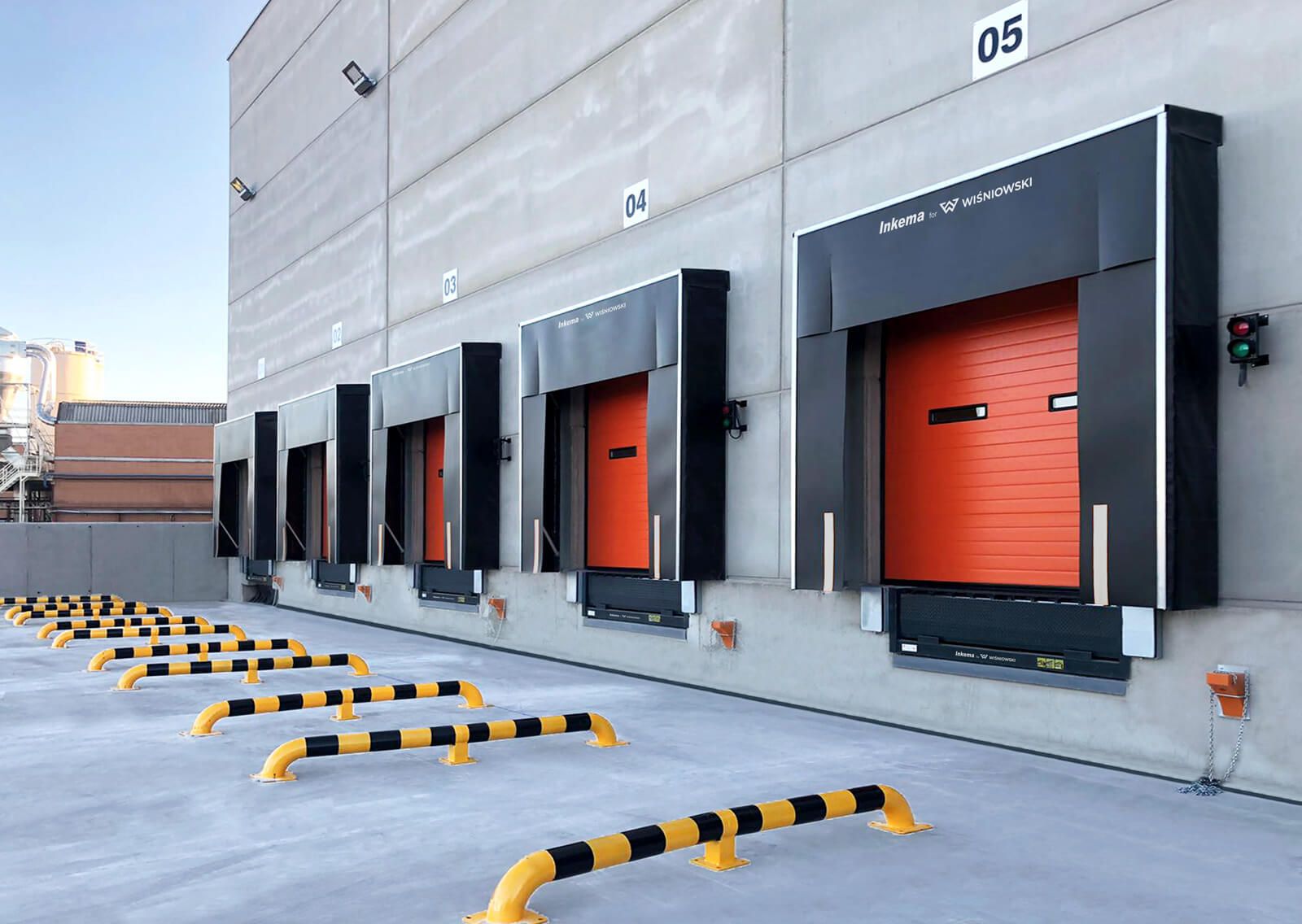

Dockshelter ABRE

De afdichtende dockshelter ABRE wordt toegepast bij het docken van vrachtwagens met een breedte van 2,3 tot 2,5 m en een hoogte van 3,6 tot 4,2 m.

De frames zijn vervaardigd uit verzinkte stalen profielen, verbonden met verstelbare veerarmen. De helling van het dak zorgt voor een optimale afvoer van regen. De kappen zijn gemaakt van dubbelzijdig polyesterweefsel, versterkt en bedekt met PVC, met een hoge weerstand tegen scheuren en slijtage. De zijkappen zijn voorzien van banden die fungeren als geleidingsmarkeringen.

Technische specificaties:

- Breedte - 3400 [mm].
- Hoogte - 3400 [mm].
- Inbouwdiepte - 600 [mm].
- Breedte van zijkappen - 600 [mm].
- Hoogte van de bovenkap - 1000 [mm].
- Gewicht van de voorkappen - 3200 g/m2.
- Standaardkleur - RAL 9005 (zwart).

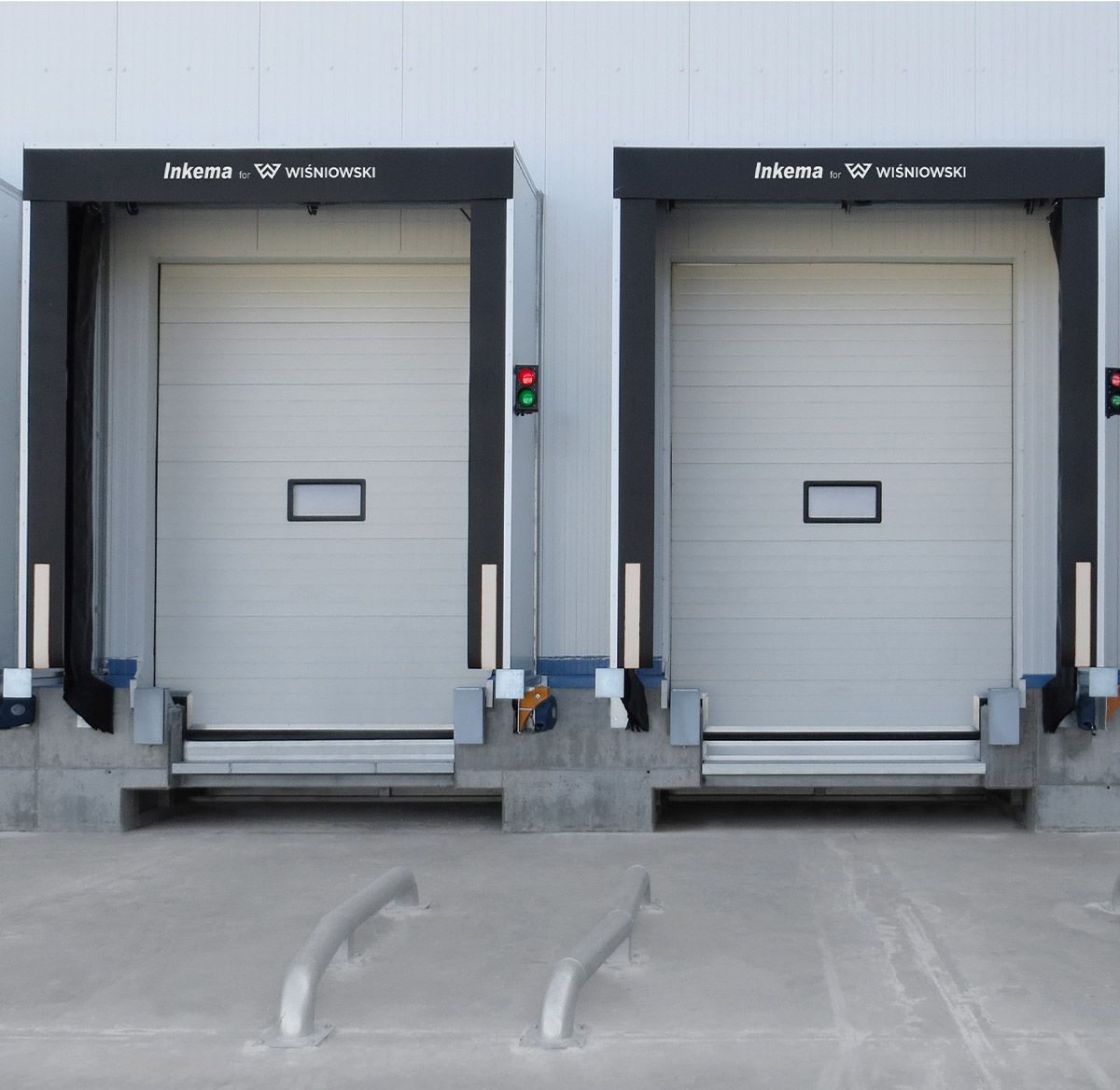

Pneumatische dockshelter ABHM

De ABHM dockshelter is geschikt voor vrachtwagens met een breedte van 2,4 – 2,8 m en een hoogte van 3,6 – 4,2 m. De kussens zijn vervaardigd van hoogwaardig PVC-textiel met brandwerendheid M2. De beveiligingsbanden zijn gemaakt van tweelaags elastisch polyesterweefsel. Aan beide zijden is een sterke, slijtvaste en antistatische PVC-laag toegepast.

De constructie van wanden en dak bestaat uit samengestelde panelen van 40 mm dik, wit RAL 9002 aan de buiten- en binnenzijde. Om veiligheidsredenen is de afdichting uitgerust met verzinkte beschermconsole.

Technische specificaties:

- Breedte - 3500 [mm].
- Hoogte - 3700 [mm].
- Inbouwdiepte - 1020 [mm].
- Installatiehoogte (aanbevolen) - 4800 [mm].
- Materiaal kussen voorzijde (gramgewicht) - 900 g/m2.
- Bovenste kussenmateriaal (gramgewicht) - 500 g/m2.
- Breedte van zijkussens (wanneer opgeblazen) - 650 [mm].
- Diepte bovenste kussen (na oppompen) - 1200 [mm].
- Bedrijfstemperatuur - van -20 graden C tot +70 graden C.
- Kleur - RAL 9005 (zwart).

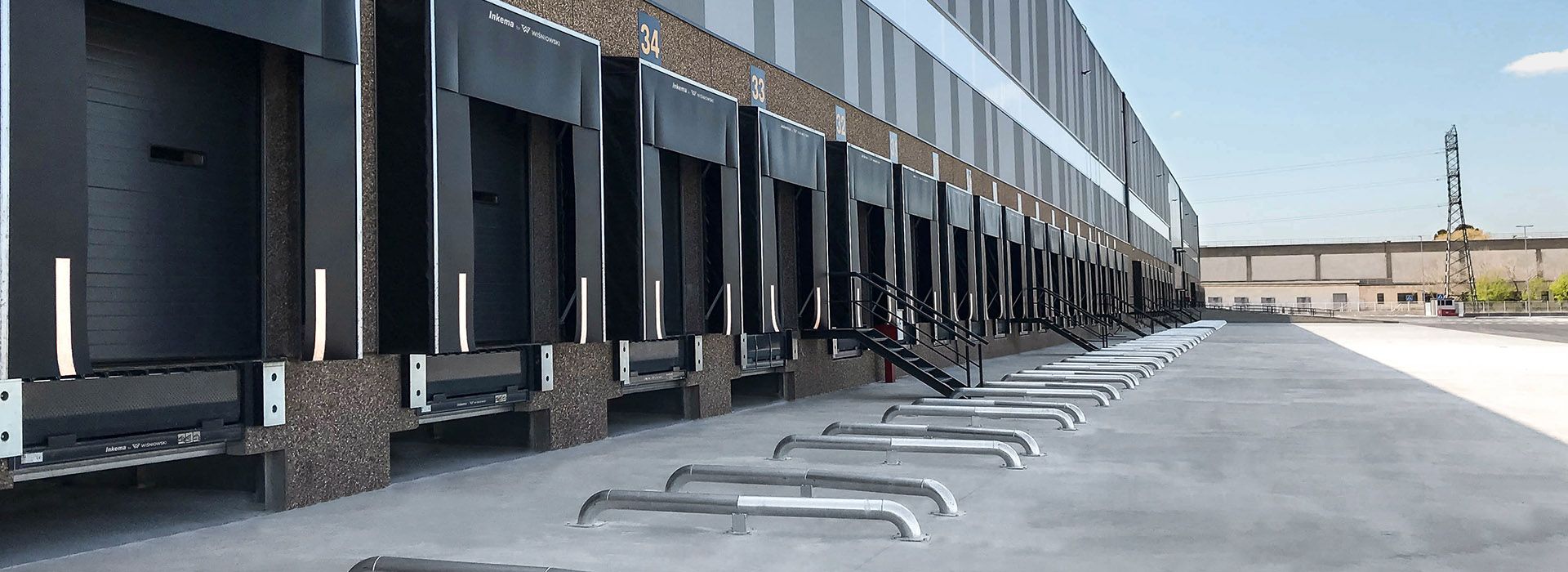

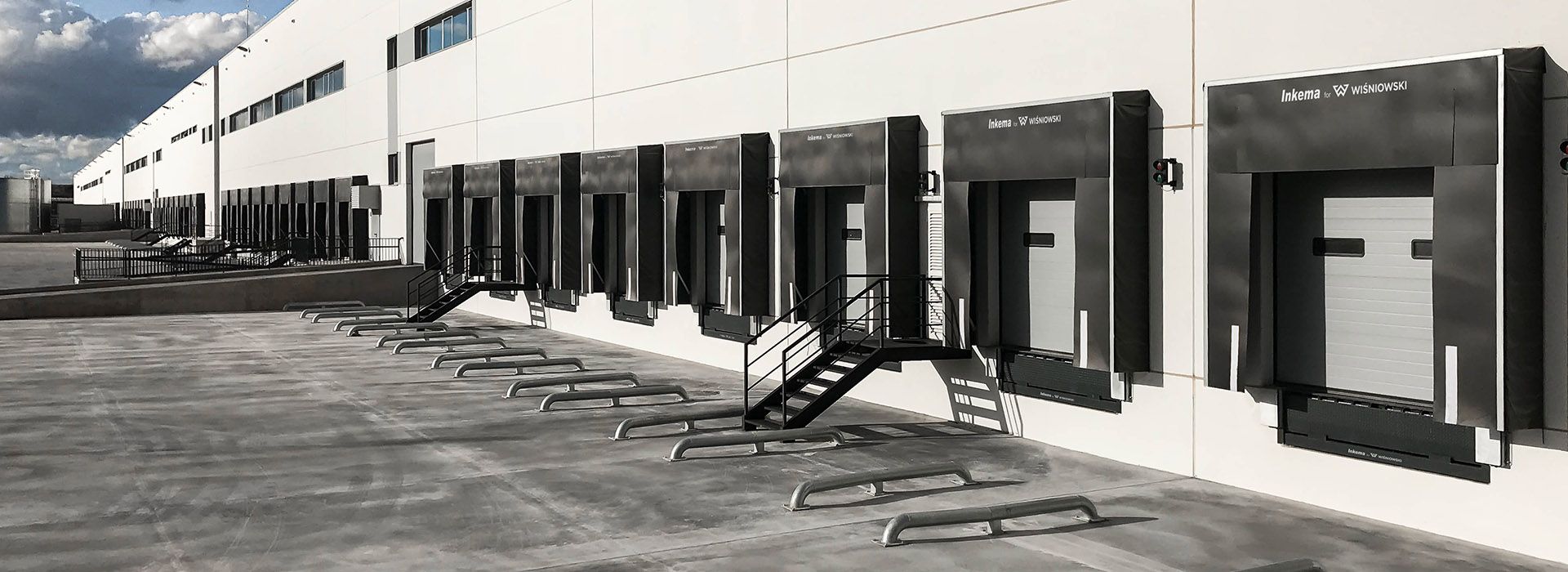

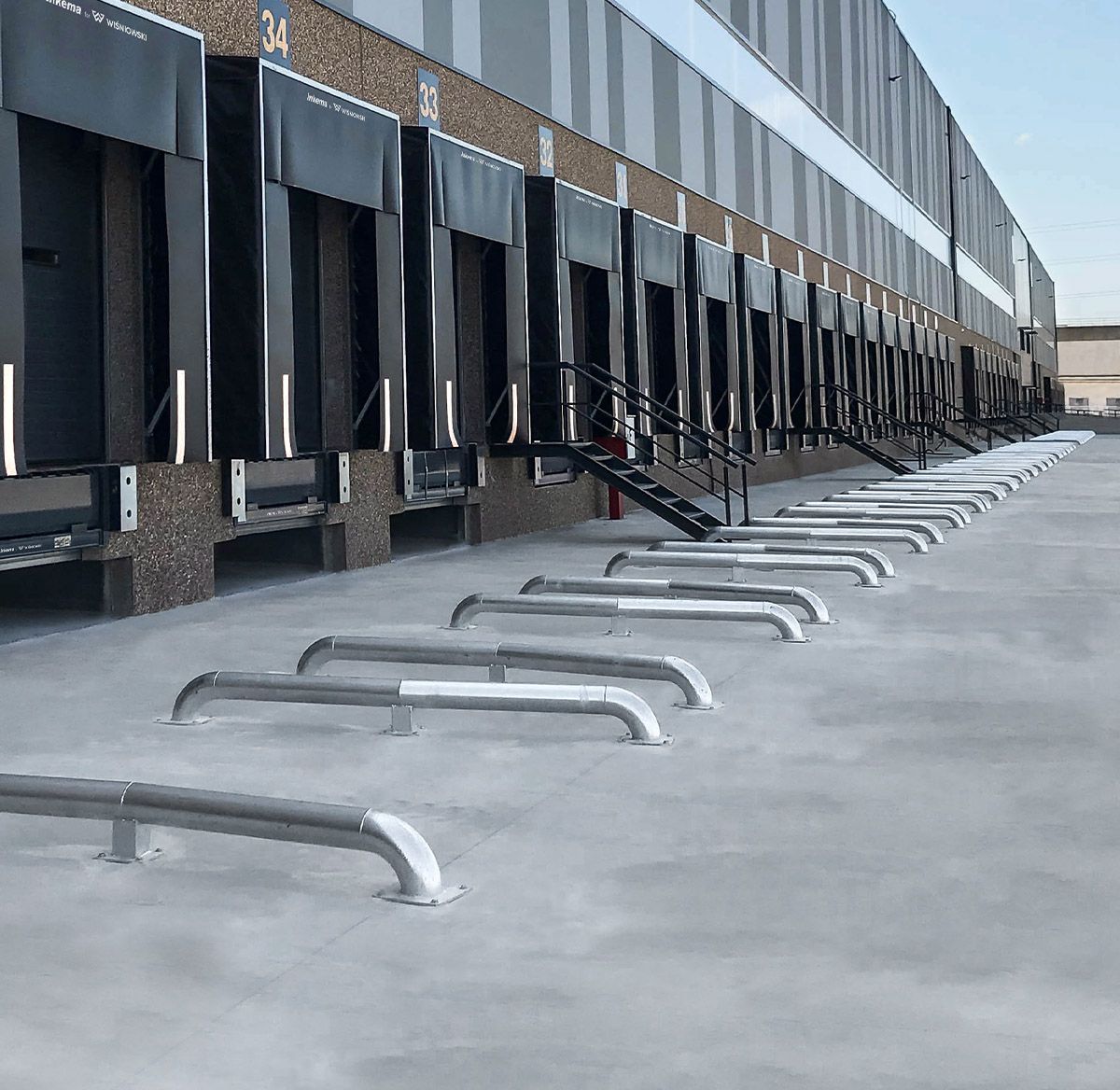

Geleiders

De symmetrische geleiders (rechts en links kunnen uitwisselbaar worden gebruikt) zijn gemaakt van warmverzinkte buis met een diameter van 140 mm.

Beschikbare versies:

Vastgeschroefd op de ondergrond met montagepluggen of bedoeld om in beton te gieten.

Technische specificaties:

- Lengte - 2620 [mm].
- Hoogte - 260 [mm].
- Diameter - 140 [mm].
- Dikte - 3 [mm].
- Materiaal - verzinkt staal.

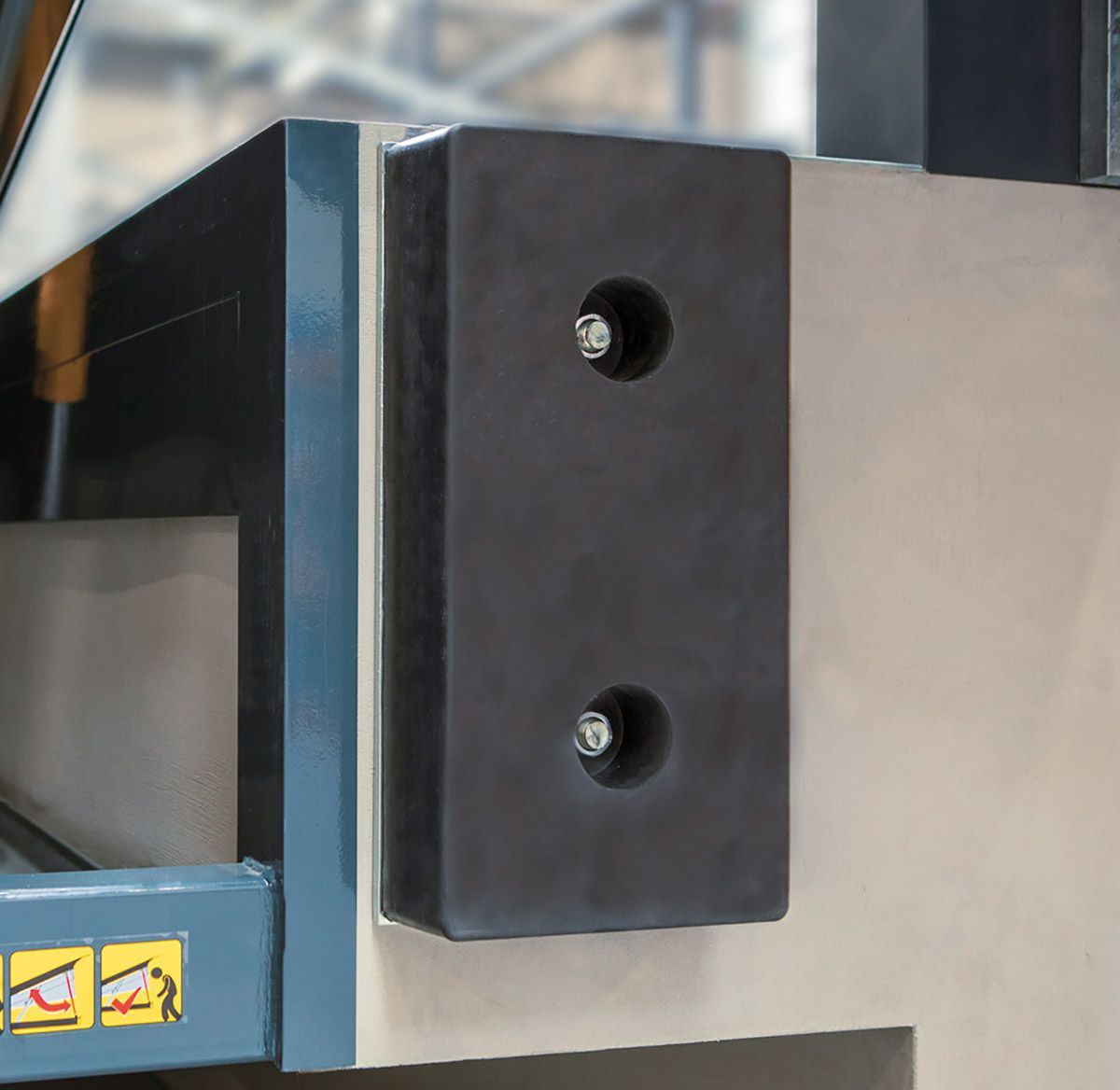

Stootbuffers (buffers)

De buffers zijn volledig gemaakt van gegoten rubber. Ze worden geleverd met een montageplaat voor maximale duurzaamheid.

Technische specificaties:

- Dikte van de stalen montageplaat - 10 [mm].
- Hardheid van het rubber -- 70 - 80 Shore graden.
- Dichtheid van het rubber - 1,24 g/cm3.
- Elasticiteit van het rubber - 30%.
- Scheurweerstand - 129,6 g/cm2.
